デュアル-ステーション立形旋盤および研削盤
video

デュアル-ステーション立形旋盤および研削盤

デュアルステーションの垂直旋盤および研削盤は、自動車製造業界における高効率の加工用に設計されています。-垂直構造とデュアルステーション構成を特徴とするこの装置は、旋削と研削作業を 1 つのセットアップ内に統合し、生産効率を大幅に向上させ、プロセス移行時間を短縮します。
お問い合わせを送る
製品説明

CNC vertical lathe for transmission parts



デュアルステーションの垂直旋盤および研削盤は、垂直旋盤および研削機能を単一の機械プラットフォームに統合しています。{0}}デュアルステーション設計により、単一のクランプ設定でワークピース上で複数の加工操作を完了できます。この装置は、高い真円度、寸法精度、表面品質が要求される回転部品-(自動車部品、油圧部品、バルブ部品、ベアリング ハウジング、フランジ、ギアなど)-の加工に適しています。デュアルステーションの垂直旋盤および研削盤は、設備投資と人件費を削減し、同時に大量生産の生産効率を向上させるのに役立ちます。-

CNC vertical lathe for power generation equipment
CNC vertical lathe for transmission parts
CNC vertical lathe for heavy machining

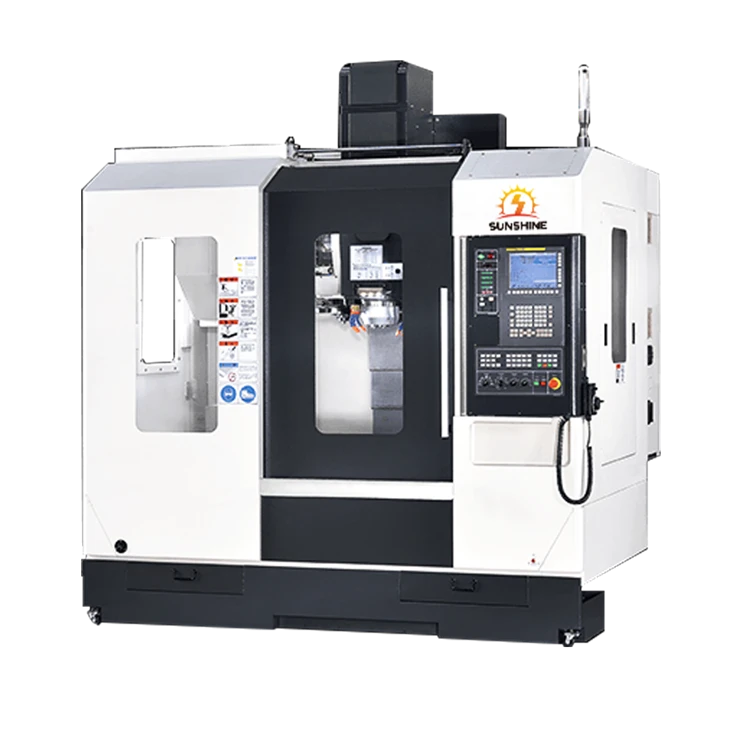

KD500
旅 X軸 300mm 切削冷却システム 冷却モーター 450+750W
Z軸 500mm
処理能力 最大振り径 Φ650mm ポンプ出力 4m³/h
回転直径 Φ500mm
旋回高さ 500mm 工場精度 再現性 ±0.003mm
スピンドル 主軸速度 100~1000rpm
スピンドルモーター出力 30Kw 位置決め精度 ±0.006mm
スピンドル径 Φ160mm
油圧チャック+タレット チャック型式 油圧チャック 最小位置決め単位 0.001mm
直径 15″
タレットステーション 8連+8連 重量級サイズ 寸法(約) 2800*2400*2910mm
ガイド X-軸ローリングリニアガイド 3個入り、幅55mm
Z軸転がりリニアガイド 4個入り、幅55mm 総重量(約) 10000



製品性能



Customized CNC vertical lathe

機械の主要な構造鋳物-(ベース、コラム、コラム スライド、スライド ブロックなど)-は、高品質の HT250 ねずみ鋳鉄で製造されています。-最適化された内部リブ レイアウトと応力緩和処理により、内部の鋳造応力が効果的に除去され、長期的な構造安定性が確保されます。-この機械はデュアルコラム設計を採用しており、ベッドは 2 つの独立して駆動されるサドルとスライドのアセンブリをサポートしており、荒加工と仕上げ加工を同時に行うことができます。

主軸一体設計により安定した寸法精度と良好な仕上げ面を実現します。スピンドル軸受には専用のグリース潤滑システムを採用しています。 X 軸と Z 軸の両方にローラーリニアガイドウェイが装備されており、高い構造剛性と耐荷重性を備えています。-この設計により、送りシステムの負荷能力と位置決め精度が向上し、機械が高い材料除去率で重切削を実行できるようになります。{4}}

CNC vertical lathe for brake discs

この機械には、15- インチの油圧チャックと、スピンドルの下端に取り付けられた回転油圧シリンダが標準装備されており、チャックまたはカスタマイズされた治具を介して自動的にワークピースをクランプすることができます。標準タレット構成には、デュアルタレットセットアップ (8 ステーション + 8 ステーション) が含まれます。-オプションの構成には、デュアル水平 CNC タレット、1 列または 2 列の水平ツール ホルダー、カスタマイズされた研削ヘッドと組み合わせた 8 ステーション タレットなどがあります。-特定の加工要件に応じて Y 軸を追加することで、フライス加工やその他の複合加工操作を含むように機械の機能を拡張できます。

送り駆動系は両端に専用のサポートベアリングを備えたボールネジを使用しています。プレテンション取り付けプロセスにより、ボールねじの熱膨張によって生じる精度誤差が最小限に抑えられ、安定した加工精度が確保されます。-垂直送り軸、水平送り軸はサーボモーターにより自動駆動され、両軸には保護カバーが取り付けられており、切粉や切削液による伝動部品の損傷を防ぎます。

CNC Vertical Lathe Made in China
旋削と研削の統合
左右の刃物台が独立して動作するため、同一ワークに対して荒加工と仕上げ加工を同時に行うことができます。デュアル-工具の同時切削により、円盤-形状の部品の加工時間が大幅に短縮されます。
合計 16 個のツールステーションにより、幅広い旋削、溝入れ、ねじ切り工具を同時に取り付けることができるため、複雑な部品を加工する際に頻繁に工具を交換する必要性が軽減されます。
Customized CNC vertical lathe
デュアル8ステーションツールタレット
旋削後、研削ヘッドがブレーキディスク表面の仕上げ研削を実行して、旋削痕を除去し、ブレーキ摩擦要件を満たす均一な表面仕上げを実現します。
これにより、二次的なワークピースのクランプや別個の仕上げ研削盤の必要性がなくなり、また、再クランプによって生じる平行度や振れ誤差も軽減されます。-

産業用途



cnc vertical turning machine

風力発電設備の製造

風力発電のフランジ、ベアリング ハウジング、ハブ、ステーター ベース、旋回ベアリング コンポーネントの機械加工。

double column vertical lathe

建設機械産業

掘削機およびローダーのフランジ部品、遊星歯車、サポートディスク、油圧ハウジング、駆動輪ディスクの機械加工。

cnc vertical turning lathe machine

バルブおよび配管産業

大口径のバルブ本体、ボンネット、パイプ フランジ、フランジ ディスク、シール フランジの精密加工-。

vtl vertical turret lathe

自動車および商用車の部品

大型トラックのハブ、ブレーキ ディスク、フライホイール、クラッチ プレッシャー プレートなどのディスク{0}}形状のコンポーネントの機械加工。-

Heavy duty vertical turning machine

冶金および鉱山機械

鉱山機械のベアリング ハウジング、冶金フランジ、ロールエンド フランジ、ギアボックスのエンド キャップ、頑丈なディスク-形状のハウジングの機械加工。{0}

vertical cnc lathe machine

一般機械製造業

ギア ブランク、接続フランジ、ベアリング キャップ、旋回ベアリング、建設機械のホイール ディスクなどの一般的なディスク{0}}形状の部品の機械加工。

当社を選ぶ理由デュアル-ステーション立形旋盤および研削盤?



CNC工作機械の研究、開発、製造における10年以上の経験
機械精度検査報告書の提供
CE認証と輸出書類のサポート
カスタマイズされたソリューションと加工プロセスの最適化が利用可能
無料体験加工サービスあり
海外での設置、試運転、オペレータートレーニングのサポート
長期にわたるスペアパーツの供給と技術サポート-

High precision CNC vertical lathe
