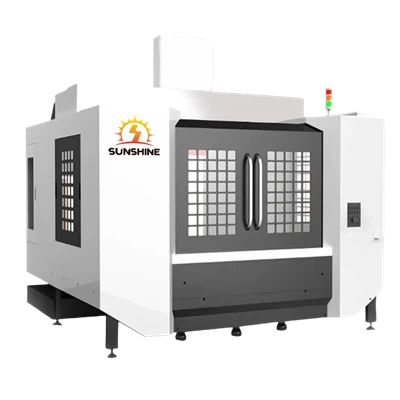

多機能一体型横形マシニングセンタ

横型マシニングセンタのベッド、コラム、作業台、主軸箱などの大型部品はフェノール砂型、高強度鋳鉄で作られており、剛性が高く精度が安定しています。

横形マシニングセンタのACサーボモータはカップリングを介してボールねじ対に直結されており、X軸、Y軸、Z軸が高速に動作します。

横型マシニングセンタのX軸、Y軸、Z軸には高精度直動案内対を使用し、取り付け面は手作業で研磨加工を施しています。

横形マシニングセンタの高精度ボールねじは、側面から仮締めすることで熱膨張による精度の低下を解消しています。

横形マシニングセンタの主軸は2点支持を採用しています。前後軸受とも高精度アンギュラ玉軸受を採用。

横形マシニングセンタの主軸は剛性が高く、回転精度が高いため、スピンドルベアリングは恒温ボックス冷却オイルで冷却され、高速動作時の信頼性を確保します。

横形マシニングセンタの主軸箱はブレーキ付ACサーボモータで直接駆動されており、高い位置決め精度を持っています。

横型マシニングセンタの回転テーブルは油圧ブレーキ付きACサーボモータで駆動されます。

横型マシニングセンタのX、Y、Z、B軸のフィードバックサーボ方式は、モータエンコーダのセミクローズド制御を採用しています。

横型マシニングセンタの主軸モータは、減速機の後に同期ベルトを介して主軸に接続されています。低速域では高トルク、高速域ではハイパワーを発揮します。
