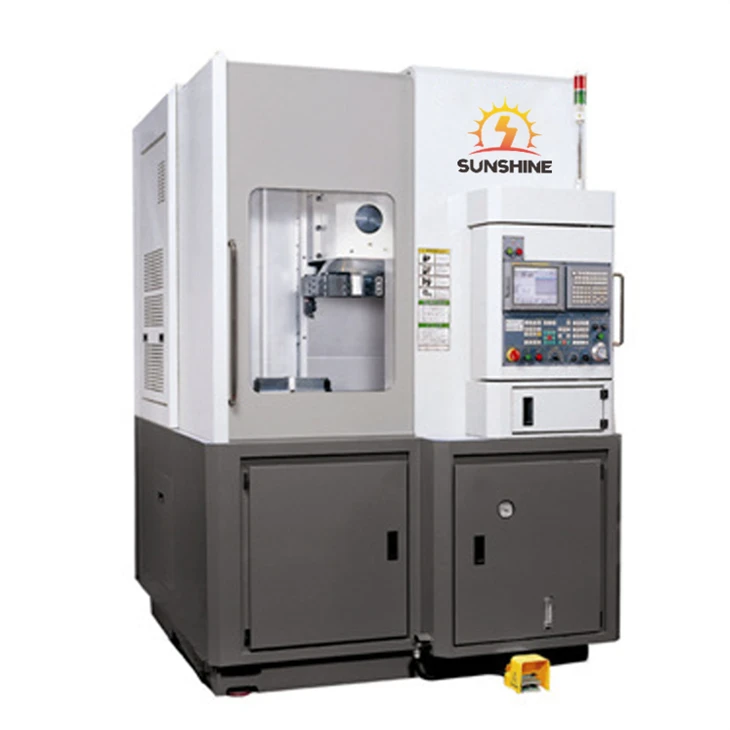

バルブ加工用CNC立形旋盤

バルブ加工用CNC立形旋盤

X-軸移動量: 670 mm;Z-軸移動量: 200–1050 mm;最大スイング直径: Φ1000 mm;最大回転直径: Φ800 mm;回転高さ: 850 mm;この機械は垂直主軸設計を特徴としています。クランプ中はワークの自重により位置決めが安定し、加工全体の安定性が向上します。バルブ製造、配管継手、エネルギー機器、一般機械部品の加工などの用途に適しています。
お問い合わせを送る
製品説明

バルブ加工用 CNC 立旋盤は、バルブ本体、ボンネット、フランジなどのディスク状の大型回転コンポーネントを加工するために設計された高剛性 CNC 工作機械です。{0}{1}{1}外径旋削加工、内径ボーリング加工、端面加工、溝入れ加工など多彩な加工に対応します。この機械には、特定の加工要件に応じてさまざまなタレットおよびツーリング構成を装備することができ、さまざまなサイズおよび構成のバルブコンポーネントを効率的に生産できます。バルブ製造、配管継手、エネルギー機器、一般機械部品加工などに幅広く使用されています。

Custom CNC Vertical Lathe



VTC80A
X軸 670mm タレットステーション 4連・8連
Z軸 200~1050mm X-軸ローリングリニアガイド 2個入、幅45mm
最大旋回直径 Φ1000mm Z軸転がりリニアガイド 2個入、幅55mm
回転直径 Φ800mm 冷却モーター 450+750W
旋回高さ 850mm ポンプ出力 4m³/h
主軸速度 100~800rpm 再現性 ±0.005mm
スピンドルモーター出力 22Kw 位置決め精度 ±0.008mm
スピンドル径 Φ180mm 最小位置決め単位 0.001mm
チャック型式 油圧チャック 寸法(約) 2400*2100*3600mm
直径 24″ 総重量(約) 9000kg


工作機械の構造概要

cnc vertical lathe for sale

機体構造

バルブ部品は大型、重量、異形のものが多く、高い加工精度と安定した切削性能が求められます。したがって、機械構造は優れた剛性と耐荷重能力を備えている必要があります。-マシン ベッドは高品質の HT300 ねずみ鋳鉄で製造されており、内部応力を除去して長期的な構造安定性を向上させるために応力除去焼鈍処理が施されています。{{5}最適化されたリブ構造により振動減衰性能が向上し、重切削加工時の振動が軽減されます。-
垂直構成により、主軸を垂直に取り付けることができるため、ワークのローディングとクランプがより便利になります。この設計は、ゲート バルブ、グローブ バルブ、ボール バルブ ハウジングなどの大型バルブ本体や、さまざまなフランジ コンポーネントの加工に特に適しています。

タレット構成

バルブ加工用の CNC 立旋盤は、さまざまな加工要件を満たすために 4 ステーションまたは 8 ステーションのタレット構成で利用できます。{0}{1}
標準構成では、油圧ロック付きのサーボ駆動タレットを使用し、高い割出精度と強力なクランプ剛性を実現します。{0}双方向の最短パスのインデックス作成をサポートしており、旋削、面取り、溝入れなどの複数のバルブ加工操作に適しています。-
8 ステーションのサーボ タレットは、より複雑な加工プロセスを必要とするバルブ コンポーネントに適しています。{0}複数の旋削工具に対応できるため、手動による工具交換が減り、加工効率が向上します。

cnc vertical turret lathe
cnc vtl machine

チャック構成

この機械には標準の 24 インチ油圧チャックが装備されており、ワークの寸法に応じてさまざまなサイズが利用可能です。
このチャックは、ジョー スライドとチャック本体の間のシール保護を備えた防水設計を特徴としており、クーラントや切り粉が内部機構に侵入するのを防ぎ、耐用年数を延ばします。チャック面の T- スロットにより、さまざまなバルブ コンポーネントのクランプ要件を満たすさまざまな治具をすばやく取り付けることができます。
重いバルブボディに対しても、油圧式クランプシステムにより安定したクランプ力が得られ、加工中のワークの移動リスクが軽減されます。

冷却および切りくず除去システム

この機械には、ポンプ流量 133 L/min、ポンプ揚程 40 m の独立した冷却システムが装備されています。切断ゾーンの温度を効果的に下げ、熱変形を最小限に抑えます。
クーラントタンクが機械本体構造から分離されているため、清掃やメンテナンスが容易です。動作中、クーラントは加工切粉を効率的に除去し、作業エリアを清潔に保ちます。チェーン-タイプのチップコンベアは、ストリップ、ブロック、粒状の切りくずなど、加工中に発生する切りくずを収集して搬送し、手動による切りくず除去の必要性を減らします。

cnc vertical lathe machine
vtl vertical turret lathe

完全に密閉された安全ガード

この機械には強化強化ガラスドアを備えた完全密閉型安全ガードが装備されており、オペレーターは金属片やクーラントの飛沫が逃げるのを防ぎながら加工プロセスをはっきりと観察できます。クリアな視界と安全な操作性を両立したデザインです。
突然の停電や故障による機械の停止が発生した場合、制御システムはすべての軸をロックして意図しない動きを防ぎます。冷却モーターなどの補助コンポーネントは同時に動作を停止しますが、加工プログラムは保存されたままであり、停電後も失われることはありません。



バルブ加工用 CNC 立旋盤 – 幅広い用途



vertical cnc lathe machine

工業用バルブの製造
石油化学機器部品加工
パイプライン継手の機械加工
フランジ加工
ポンプ本体および大型回転部品の加工
エネルギー機器製造
ボールバルブ、ゲートバルブ、グローブバルブ、バタフライバルブなど、さまざまなバルブタイプの部品の加工に適しています。

メーカーサービスの利点



CNC 工作機械メーカーとして、同社は CNC 立旋盤、CNC マシニング センター、および関連する自動加工装置の設計、開発、製造を専門としています。機器の選定から工程計画、設置、試運転までトータルにサポートいたします。

vertical turning lathe price



同社は、ワーク寸法、材料特性、生産サイクル要件などの顧客要件に応じてカスタマイズされた装置ソリューションを提供します。追加サービスには次のものが含まれます。

無料試し加工

機器の設置および試運転サービス

オペレーターのトレーニングとメンテナンスの指導

24- か月のフルマシン保証

長期的なスペアパーツの供給-

生涯テクニカルサポート

同社の CNC 立旋盤は、ロシア、トルコ、ドイツ、ネパール、タイ、シンガポール、ポルトガルを含む多くの国や地域に輸出されており、信頼性の高い加工ソリューションでさまざまな市場の顧客をサポートしています。
