CNC 立旋盤は、コンピュータ数値制御立形旋盤とも呼ばれ、現代の製造業で広く使用されている高度で精密な加工ツールです。 CNC 立旋盤のサプライヤーとして、この素晴らしい装置の動作原理を皆さんと共有できることを嬉しく思います。これは、その機能と用途をより深く理解するのに役立ちます。
CNC立形旋盤の基本構造
動作原理を詳しく説明する前に、CNC 立旋盤の基本コンポーネントを理解することが重要です。通常、主要部品には、ベッド、コラム、スピンドル、ツールタレット、および制御システムが含まれます。ベッドは機械全体の安定した基盤となります。コラムはベッド上に建てられ、スピンドルやツールタレットなどの他のコンポーネントをサポートします。スピンドルはワークピースを保持して指定された速度で回転させますが、ツールタレットはさまざまな切削工具を保持し、さまざまな軸に沿って移動してワークピースに機械加工操作を実行できます。 CNC立旋盤の頭脳となる制御システムは、オペレータの指示を受けて主軸や刃物台の動きを正確に制御します。
CNC立形旋盤の動作原理
1. プログラミング
CNC 立旋盤を操作するための最初のステップはプログラミングです。オペレーターは専用のソフトウェアを使用して、機械に対する一連の命令を含むプログラムを作成します。これらの指示は、ワークピースに対して実行される寸法、形状、および機械加工操作を指定します。プログラムには、切削速度、送り速度、切込み深さ、切削工具がたどるべき経路などの詳細が含まれています。作成されたプログラムはCNC立形旋盤の制御系に転送されます。
2. ワークの搬入
プログラミングが完了したら、オペレータはワークを立旋盤の主軸チャックにロードします。加工中にワークが動かないように、ワークをしっかりとクランプする必要があります。正確な加工結果を得るには、ワークの適切な位置合わせが重要です。
3. ツールの選択とセットアップ
加工プログラムの要件に基づいて、適切な切削工具が選択され、工具タレットに取り付けられます。各工具は、旋削、ボーリング、ねじ切りなど、特定のタイプの加工操作向けに設計されています。ツールタレットは複数のツールを保持でき、制御システムは各操作に必要なツールを自動的に選択できます。工具はまた、ワークピースに対して正しい刃先の位置と方向を確保するようにセットアップされます。
4. 加工工程
ワークピースがロードされ、工具がセットアップされると、オペレータは制御システム上でプログラムを実行して加工プロセスを開始します。次に、制御システムは機械内のさまざまなモーターとアクチュエーターに信号を送信し、スピンドルと工具タレットの動きを制御します。
- 主軸回転：スピンドルモーターが指定された速度でワークを回転させます。ワークの材質、刃物の種類、加工内容に応じて回転数を調整できます。たとえば、より硬い材料は工具の磨耗を防ぐためにより低い切削速度を必要とする場合がありますが、より柔らかい材料はより高速で加工できます。
- ツールタレットの動き: ツールタレットは X、Y、Z 軸に沿って移動し、切削工具をワークピースに対して正しい位置に配置します。ツールタレットの動きはサーボモーターによって制御され、高い精度と精度を保証します。ツールはプログラミングで指定されたパスに従い、ワークピースから材料を除去して目的の形状を作成します。
- 切断作業：回転するワークに工具が接触すると、材料が削り取られます。切削プロセスには、大量の材料を迅速に除去するための荒切削や、必要な表面仕上げと寸法精度を達成するための仕上げ切削など、さまざまな操作が含まれる場合があります。制御システムは、送り速度や切込み深さなどの切削パラメータを継続的に監視および調整して、加工プロセスを最適化します。
5. モニタリングと品質管理
加工プロセス中、オペレーターは CNC 立型旋盤の動作を監視し、すべてがスムーズに実行されていることを確認します。機械上のさまざまなセンサーとインジケーターは、主軸速度、工具位置、切削力など、切削プロセスに関するリアルタイムの情報を提供します。オペレーターは測定器を使用して、加工されたワークの寸法を定期的にチェックし、要求された仕様を満たしていることを確認することもできます。異常が検出された場合、オペレーターは機械を停止し、必要な調整を行うことができます。
CNC立形旋盤のメリット
CNC 立旋盤には従来の旋盤に比べていくつかの利点があるため、現代の製造業で人気の選択肢となっています。
- 高精度：コンピュータ制御により極めて高精度な加工が可能です。 CNC システムはツールタレットとスピンドルの動きを高精度で制御できるため、公差が厳しく、表面仕上げが優れたワークピースが得られます。
- 柔軟性: CNC 立旋盤は、さまざまな種類のワークピースや機械加工操作に対応できるように簡単に再プログラムできます。この柔軟性により、小規模のバッチ生産にも大規模な製造にも適しています。
- オートメーション: CNC 立旋盤の自動化された性質により、手作業の必要性が減り、生産性が向上し、人的ミスのリスクが軽減されます。プログラムが設定されると、機械は継続的に稼働し、オペレータの介入を最小限に抑えながら高品質のワークピースを生産できます。
- 安全性の向上：CNC立旋盤には、緊急停止ボタンや保護筐体などのさまざまな安全機能が装備されています。これらの機能は、加工プロセス中の事故を防止し、オペレーターを保護するのに役立ちます。
CNC立形旋盤の応用例
CNC 立旋盤は、自動車、航空宇宙、エネルギー、一般機械製造などの幅広い業界で使用されています。一般的なアプリケーションをいくつか示します。
- 自動車産業: 自動車産業では、CNC 立形旋盤は、クランクシャフト、カムシャフト、ピストンなどのエンジンコンポーネントを機械加工するために使用されます。これらのコンポーネントは、エンジンの適切な機能を確保するために、高い精度と表面品質を必要とします。
- 航空宇宙産業: 航空宇宙産業では、コンポーネントに最高レベルの精度と品質が求められます。 CNC 立旋盤は、タービン ブレード、着陸装置コンポーネント、構造部品など、厳しい安全性と性能要件を満たす必要がある重要な部品を機械加工するために使用されます。
- エネルギー産業: エネルギー産業では、CNC 立型旋盤は、タービン、発電機、ポンプなどの発電設備のコンポーネントを機械加工するために使用されます。これらのコンポーネントは多くの場合、高強度の材料で作られており、効率的な動作を確保するには精密な機械加工が必要です。
当社の製品とサービス

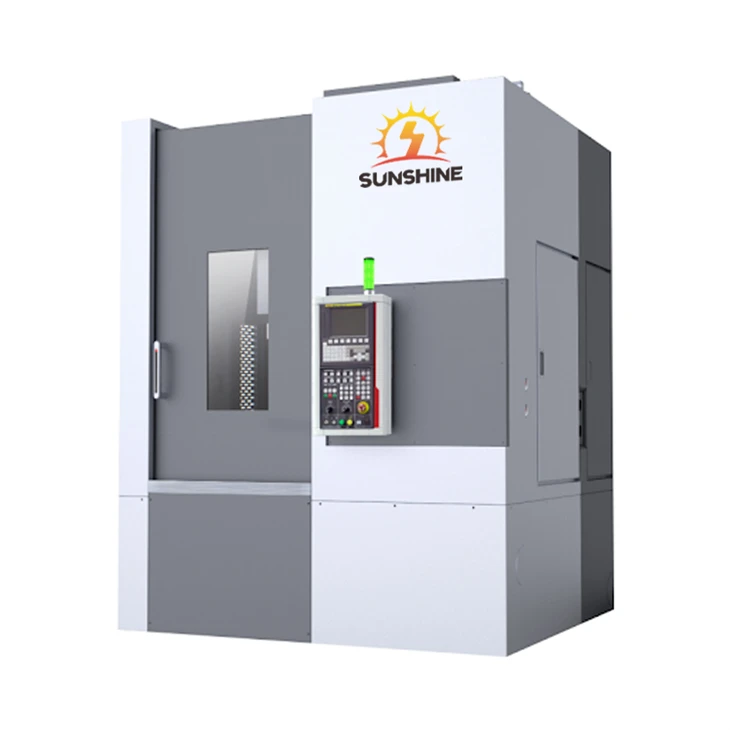

CNC立旋盤のリーディングサプライヤーとして、お客様の多様なニーズにお応えする高品質な製品を幅広く提供しています。たとえば、私たちのVTC50 CNC立旋盤中国製は、高度な機能と優れたパフォーマンスを備えた最先端のマシンです。さまざまな加工用途に適しており、高精度の結果が得られます。
また、お客様にとってコストが重要な要素であることも理解しています。だからこそ私たちは提供しますCNC立旋盤メーカー見積書サービスを利用すると、お客様の要件を満たす CNC 立旋盤の詳細な見積もりを取得できます。さらに、無段変速CNC立旋盤このモデルにより、さまざまな加工ニーズに応じて主軸速度をより柔軟に調整できます。
当社の専門家チームは、いつでも専門的な技術サポートとアドバイスを提供する準備ができています。 CNC 立旋盤を初めて使用する場合でも、経験豊富なメーカーでも、当社は適切な機械の選択と加工プロセスの最適化をお手伝いします。当社の製品にご興味やご質問がございましたら、調達に関するご相談などお気軽にお問い合わせください。お客様の製造目標の達成に向けて、皆様と協力できることを楽しみにしています。
参考文献
- 「現代の製造技術」ジョン・T・ブラック著。
- 『CNC 加工ハンドブック』 Peter Smid 著。
