立形マシニング センター (VMC) が達成できる最大切込み深さは、加工効率、品質、および機械の全体的な能力に大きな影響を与える重要なパラメータです。立形マシニングセンターのサプライヤーとして、私はまさにこのテーマについてよく質問されます。このブログ投稿では、最大切込み深さを決定する要因を詳しく掘り下げ、さまざまなタイプの VMC とその切込み深さの機能を調査し、機械加工作業における切込み深さを最適化するための実践的な考慮事項をいくつか示します。
最大切込み深さに影響を与える要因
機械剛性
立形マシニングセンタの最も重要な要素の 1 つは剛性です。機械の剛性が高いほど、過度の振動やたわみを生じることなく、より高い切削力に耐えることができます。フレーム構造、リニアガイドの品質、およびスピンドルサポートはすべて、機械の剛性に貢献します。たとえば、頑丈な鋳鉄フレームを備えた VMC は、より軽量なフレームを備えたマシンと比較して、より優れた安定性を提供します。この剛性により、加工中の工具のふらつきやワークの移動を防ぎ、より深い切り込みが可能になり、正確で一貫した結果が保証されます。
スピンドルパワー
VMC の主軸出力は、深い切り込みを行う能力に直接関係しています。より強力なスピンドルは、切削工具を材料のさらに深い部分まで駆動するために必要なトルクを提供できます。スピンドル出力が高くなると、より大きな直径の切削工具を使用できるようになり、多くの場合、より効率的に深い切削を行うことができます。たとえば、同じ材料を加工する場合、20 馬力の主軸を備えた VMC は、10 馬力の主軸を備えた機械と比較して、一般的により大きな切込み深さを実現できます。
切削工具の形状と材質
切削工具の形状と材質は、最大切込み深さを決定する際に重要な役割を果たします。適切なすくい角、逃げ角、刃先形状を備えた工具は、材料を効率的に除去できるように設計されています。たとえば、すくい角が大きい工具を使用すると切削抵抗が軽減され、より深い切削が可能になります。さらに、高速度鋼 (HSS)、超硬、セラミックなどの切削工具の材質も、耐摩耗性と切削性能に影響します。たとえば、超硬工具は硬度が高く耐熱性が高いことで知られており、ステンレス鋼やチタンなどの硬い材料をより深く切り込むことができます。
ワーク材質
ワークの材質の種類も重要な要素です。材料が異なれば、硬度、靱性、延性などの機械的特性も異なり、これらが切削プロセスに影響します。たとえば、アルミニウムのような柔らかい材料は、一般に、硬化鋼のような硬い材料と比較して、より深い切り込みで機械加工することができます。硬い材料を加工する場合、切削抵抗が大きくなり、工具の摩耗が早くなり、達成できる切込み深さが制限されます。
さまざまな VMC の切込み深さの機能

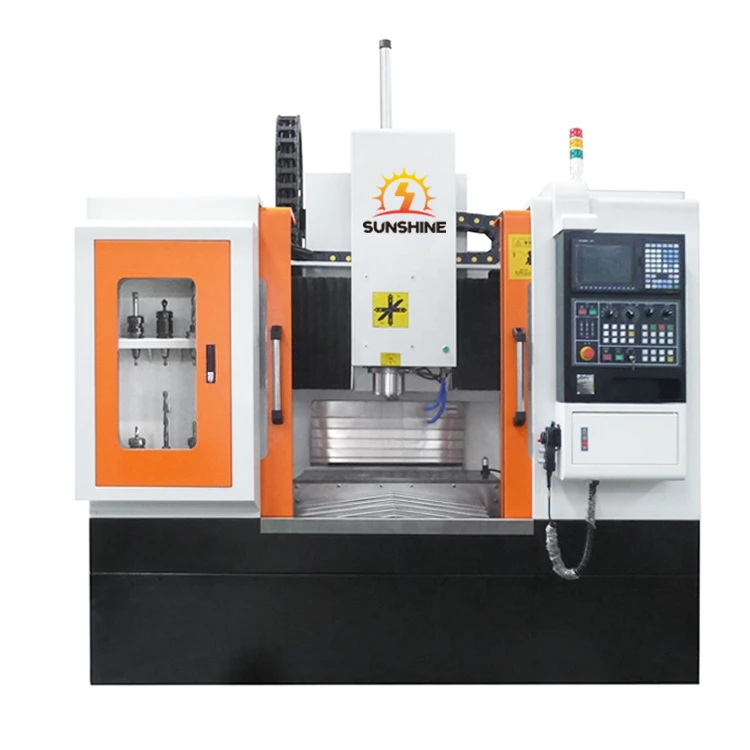

855 立型マシニングセンタ 複雑形状加工
の855 立型マシニングセンタ 複雑形状加工複雑な形状の高精度加工向けに設計されています。この機械は剛性と主軸出力のバランスが良く、さまざまな材料の比較的深い切り込みが可能です。高度な制御システムと高品質コンポーネントにより、特定の切削条件と工具の選択に応じて、アルミニウムでは最大 15 mm、軟鋼では約 8 mm の最大切込み深さを達成できます。
4軸立形マシニングセンタ
の4軸立形マシニングセンタ追加の自由度が得られるため、複雑な部品の加工に有益です。この機械は通常、堅牢な構造と強力なスピンドルを備えており、より深い切断を処理できます。一般に、軟質材では約20mm、中硬度鋼では約10mmの最大切込み深さを実現できます。 4 軸機能により、ツールがさまざまな角度からワークピースにアプローチできるため、複雑な形状の部品をより効率的に加工することもできます。
立型マシニングセンタ VMC1160
の立型マシニングセンタ VMC1160は、広い作業範囲と高出力スピンドルを備えた高性能機械です。重切削用途に適しています。優れた剛性と高トルクスピンドルにより、アルミでは最大25mm、ステンレス鋼では最大15mmの最大切込み深さを実現します。このため、深い切り込みが必要な大規模な機械加工プロジェクトに最適です。
切込み深さを最適化するための実際的な考慮事項
ツールパス戦略
適切なツールパス戦略は、切込み深さを最適化するのに役立ちます。たとえば、複数のパスで荒加工ツールパスを使用すると、全体的に必要な深さを達成しながら、安全な切込み深さで材料を徐々に除去できます。このアプローチにより、工具と機械にかかる切削抵抗が軽減され、工具の破損や機械の損傷のリスクが最小限に抑えられます。さらに、トロコイド ツールパスまたはアダプティブ ツールパスを使用すると、切削負荷がより均等に分散され、場合によってはより深い切削が可能になります。
クーラントと潤滑剤
深切削加工にはクーラントと潤滑油が不可欠です。切削温度を下げ、工具の磨耗を防ぎ、切削ゾーンから切りくずを洗い流すのに役立ちます。適切な種類のクーラントを使用し、効果的に適用すると、切削性能が大幅に向上し、達成可能な最大切込み深さが増加します。たとえば、フラッドクーラントシステムは、深切削用途においてミストクーラントシステムと比較して、より優れた冷却と切りくず除去を実現できます。
機械のメンテナンス
定期的な機械のメンテナンスは、機械のパフォーマンスと深い切り込みを行う能力を確保するために非常に重要です。これには、リニアガイド、ボールネジ、スピンドルベアリングの点検と調整、機械を清潔に保ち、適切に潤滑することが含まれます。適切にメンテナンスされた VMC は剛性、精度、切削性能が向上し、長期にわたってより安定した深い切削が可能になります。
結論
立形マシニングセンターが達成できる最大切込み深さは、機械の剛性、主軸出力、切削工具の形状と材質、ワークの材質などの複数の要因によって決まります。さまざまなタイプの VMC など、855 立型マシニングセンタ 複雑形状加工、4軸立形マシニングセンタ、 そして立型マシニングセンタ VMC1160は、設計と仕様に基づいて異なる切込み深さ機能を備えています。
これらの要因を理解し、適切なツールパス戦略、冷却剤と潤滑剤、および機械のメンテナンスを実装することで、機械加工作業における切込み深さを最適化し、効率と品質を向上させることができます。当社の立型マシニングセンターについてさらに詳しく知りたい場合、または加工プロジェクトに特定の要件がある場合は、詳細な相談や購入の可能性についてお気軽にお問い合わせください。
参考文献
- 『マシニングハンドブック』（株）工業出版
- 「製造エンジニアリングとテクノロジー」、S. Kalpakjian および S. Schmid
